这篇文章从汇编的角度来探讨下函数调用的本质是什么。

前面文章介绍了代码指令的顺序执行、分支控制以及循环中，底层汇编代码到底发生了什么。

这一篇从底层的角度来看我们在执行函数调用的时候会发生什么。

函数调用也称为过程调用（Procedure Call）。

我们可以想想，在使用过程调用的时候，我们一般都做了些什么操作，有以下几项条件保证：

  1. 向过程传递参数
  2. 从过程得到返回结果（如果有返回结果的话）
  3. 在过程调用完成之后，我们还能继续进行调用前的逻辑。

比如下面这段代码:

1
2
3
4
5
6
int P(int x)
{
    int y = x*x;
    int z = Q(y);
    return y + z;
}

上面的代码在 P 过程中调用了 Q 过程，P 过程向 Q 过程传递参数 y，同时在 Q 过程执行完之后，能够将执行结果赋给 P 过程的 z 变量，而且在 Q 过程执行完后，还能继续进行 return 语句返回 y 和 z 的和。

那么这些，底层都是怎么实现的呢？

Stack Frame 结构

在 IA-32 中，使用程序栈（Program Stack，后面简称Stack）来支持过程调用。

每个过程中的局部变量存储，返回运算结果保存寄存器信息等等都是用Stack来实现的。

每个过程都会占用 Stack 的一部分，这部分叫栈帧（Stack Frame，后面简称 Frame）。

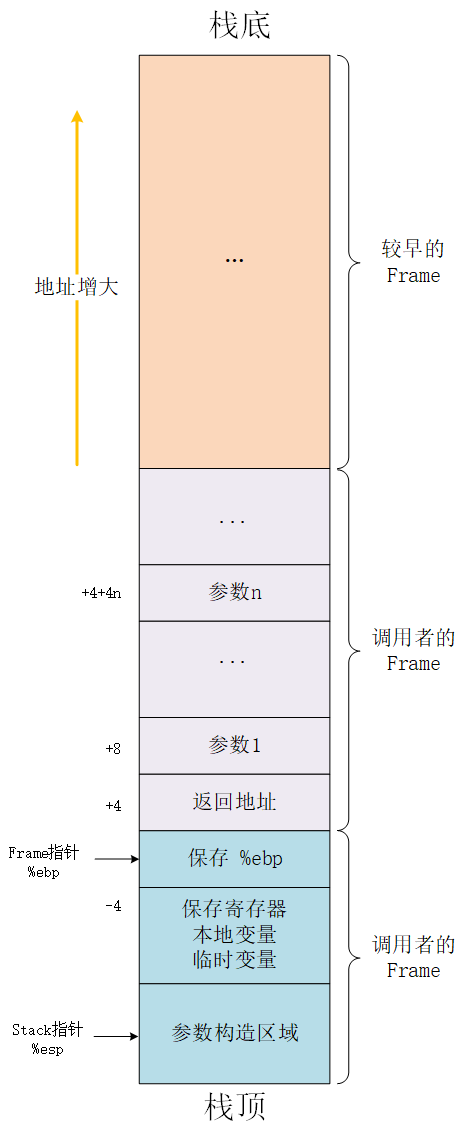

Stack 的结构如下所示：

栈帧结构

​ 从上图可以看出Staeck结构的一些特点：

  1. 栈顶在低地址端，越往栈顶，地址越小，像一个“倒立”的栈。
  2. 每一个过程都对应 Stack 的一部分，这部分称为 Frame，都有一个 Frame 指针 %ebp 指向 Frame 底，有一个 Stack 指针 %esp 指向 Stack 顶。

为什么不用寄存器保存这些东西，而用 Stack 呢？原因有以下几方面：

  1. 寄存器的数量和大小是有限的，不能存放所有的局部变量
  2. 对一个局部变量使用地址操作符”&”，我们必须为它生成一个地址（只有在栈上才会有地址）

过程调用

汇编中使用 Call 指令来执行过程的调用。

Call 指令的效果是将返回地址入栈，并跳转到被调用过程的起始处。返回地址是什么呢？就是紧跟着 call 指令后面的那条指令的地址（调用过程执行完毕之后，继续从这个地址开始执行指令）。

用一个例子来表示：

1
2
3
4
5
6
7
8
9
10
11
# sum 函数开始位置
08048394 <sum>
 8048394: 55	push %ebp
 ..
 # 从 sum 函数返回
 80483a4: c3	ret
 ...

 ## main 中调用 call
 80483dc: e8 b3 ff ff ff	call 8048694 <sum>
 80483e1: 83 c4 14			add  $0x14,%esp

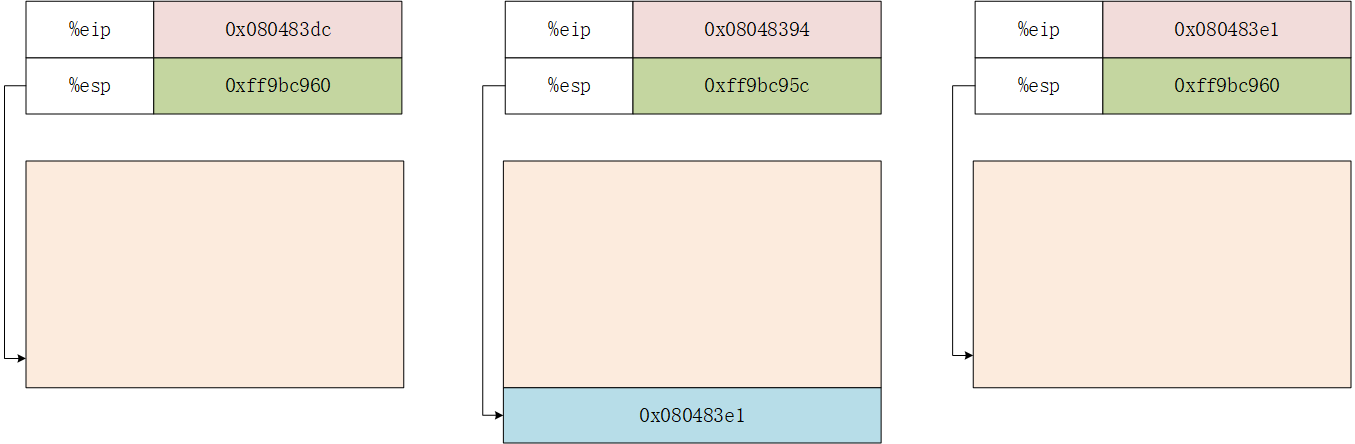

Stack Frame的地址变化如图：

Stack Frame

%eip 寄存器存储当前执行指令的地址。

%esp 寄存器指向当前 Stack 的 Top。

图1是执行 call 指令时的寄存器和栈示意图，此时 %eip 中存储的是 call 指令所在的地址80483dc；

图2是执行 call 指令之后的寄存器和栈示意图，此时 %eip 中存储的是 sum 函数中第一条指令的地址8048394，同时我们可以看到 call 指令后面的 add 指令的地址80483e1入栈。栈顶寄存器 %esp 的地址减小了4，为ff9bc95c。

图3是sum函数执行完毕返回时的寄存器和栈示意图，此时%eip中存储的自然是add指令的地址80483e1，函数执行完毕之后要退栈，所以此时栈顶指针%esp的地址仍然是 ff9bc960。

过程调用示例

先看下面一段C语言代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
int swap_add(int *xp, int *yp)
{
    int x = *xp;
    int y = *yp;

    *xp = y;
    *yp = x;
    return x + y;
}

int caller()
{
    int arg1 = 534;
    int arg2 = 1057;
    int sum = swap_add(&arg1,&arg2);
    int diff = arg1 - arg2;

    return sum*diff;
}

代码比较简单，就是在 caller 方法中调用了 swap_add 方法。

先看下汇编版本的 caller 方法体。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
caller:
	push %ebp
	movl %esp,%ebp
	## allocate space for local variables
	subl $24,%esp
	## store them on stack
	movl $534,-4(%ebp)
	movl $1057,-8(%ebp)
	## compute &arg1 and store it on the stack
	leal -8(%ebp),%eax
	movl %eax,4(%esp)
	## compute &arg2 and store it on the stack
	lea -4(%ebp),%eax
	movl %eax,(%esp)
	## call function swap_add
	call swap_add

在这段代码里面，Stack Frame 里面分配了地址存放局部变量 arg1 和 arg2，并计算了 &arg1 和 &arg2 的值存放在 Frame 上，以备 swap_add 函数返回时调用执行。

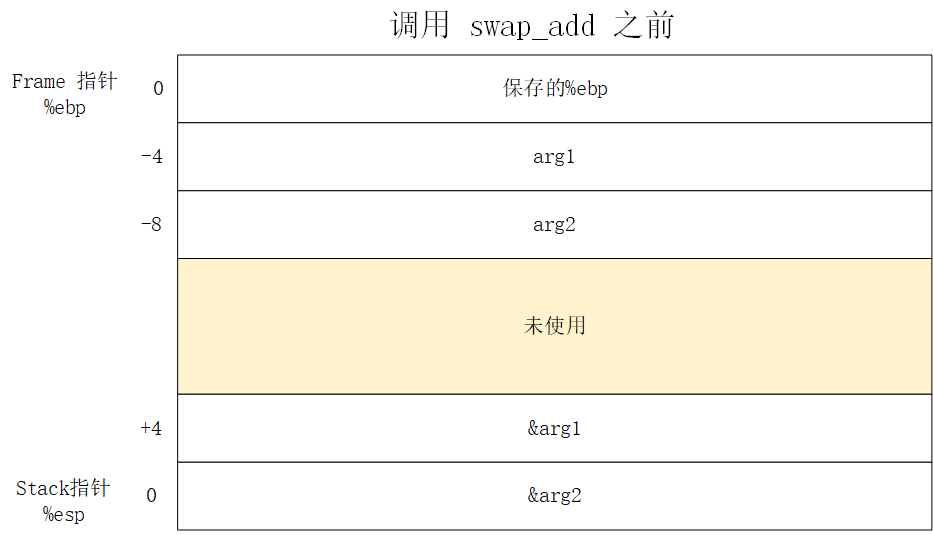

其栈结构如下：

before

可以看到在caller 的 Frame 中，存放的是 arg1,arg2,&arg1,&arg2的值。

接下来我们看看调用 swap_add 方法后发生了什么：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
swap_add:
	## save old %ebp
	pushl %ebp
	## update %ebp to %esp, save %ebp as frame pointer
	movl %esp,%ebp
	## swap_add function need to get %ebx to save tmp things,so backup it to stack
	pushl %ebx

	# get xp
	movl 8(%ebp),%edx
	# get yp
	movl 12(%ebp),%ecx

	movl (%edx),%ebx
	movl (%ecx),%eax
	movl %eax,(%edx)
	movl %ebx,(%ecx)
	# return value
	addl %ebx,%eax

	#teardown jobs
	## restore %ebx
	popl %ebx
	## restore %ebp
	popl %ebp
	## return value=x+y
	ret

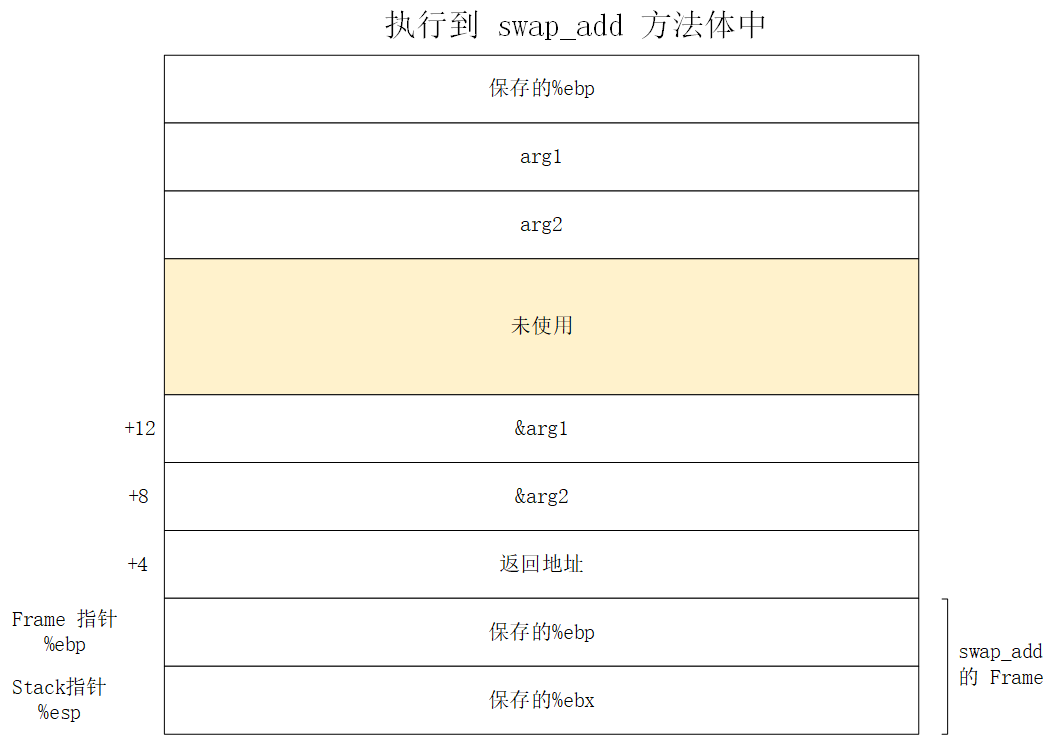

执行到 方法体中时的 Stack Frame 结构如下所示：

swap_add

（全文完）
