本文主要就 Kafka 的消费者端的分区分配策略进行简单探讨。

分区策略

分组订阅机制算是 Kafka 消息引擎的一大特点了。

简言之，就是消费者与消费者可以组成一个 Group 去消费一个 Topic 的消息。

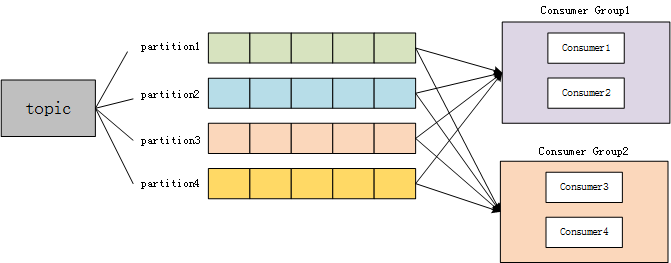

其示意图如下。

consumer

从图中可以看出：生产者将消息发送到指定 Topic 的 Partition 之后，消费者会以组为单位，对每个 Partition 进行消费，也就是说：每个 Partition 中的消息必然会到达每个消费者组。

上图中会产生一个疑问：Consumer Group1 中有两个消费者： Consumer1 和 Consumer2。而 Partition1到Partition4的消息都会到达这个组。这样会产生一个现象：2 个消费者消费 4 个 Partition 中的消息。

那么它们的分配方式是什么呢？分区策略又是在哪里执行的呢，是 Kafka Consumer 端还是 Kafka Broker 端呢？

先回答第一个问题：Kafka 的分区策略主要分为两种：Range 和 RoundRobin。

Range

Range 策略的执行步骤如下：

  1. 对同一 Topic 下的 Partition 按照序号进行排序，以上图为例，则排好序的分区序号依次为：0、1、2、3.

  2. 对 Group 里面的消费者也按照序号排序，以上图为例，则排好序的消费者序号依次为：0、1。

  3. Consumer的个数为 2，Partition 的个数为 4，所以按照算法 4/2 = 2，每个消费者消费 2 个 Partition。注意是连续的两个 Partition： Consumer0 消费 Partition-0 和 Partition-1，Consumer1 消费 Partition-2 和 Partition-3.

    【注】：如果不能整除怎么办？答：还是顺序消费，多出来的 Partition 会从头开始顺延派发。假如 Partition 的个数为 5， Consumer 的个数为 2， 则 Consumer0 会消费 Partition：0、1、2，Consumer1会消费 Partition：3、4。以此类推。

RoundRobin

将所有的分区组成TopicAndPartition 列表，然后依照 hashcode 进行排序。以上图为例，假如排好序的 TopicAndPartition 列表如下：

T-3

T-1

T-2

T-0

则 Consumer0 会消费 T-3 和 T-2，Consumer1 会消费 T-1 和 T-0。

与 Range 消费连续 Partition 不同， RoundRobin 采用类似“等间隔采样”的思想。

指定 Partition

除了以上两种策略外，在 Consumer 端可以消费指定的 Partition。但是注意：目前还不能指定 Partition 的分配策略。

以上解答了第一个问题：Partition 与 Consumer 的分配关系。

第二个问题：Partition 策略在哪儿实现的？是在服务端完成的还是客户端完成的？

这就涉及到了 Rebalance 机制。

Rebalance 机制

关于 Rebalance 机制，Kafka 的设计先后经历了三种方案。

方案一

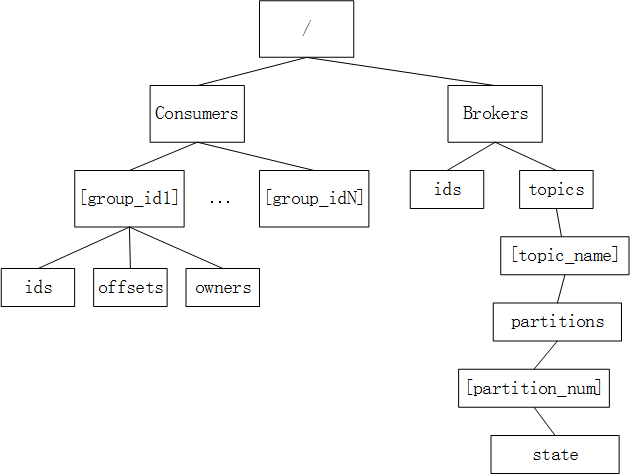

方案一是采用在 zookeeper 上添加 Watcher 来实现的，如图。

zookeeper

  • /brokers/ids/broker 记录了host、port 以及在此 broker 上的 topic 分区列表
  • /broker/topics/[topic_name] 记录了每个Partition的Leader和 ISR 信息
  • /consumer/group_id/ids 记录了消费者的信息
  • /consumer/group_id/offsets 记录了 consumer group 在某个 partition 上的消费位置
  • /consumer/group_id/owners 记录了 partition 与 consumer 的对应关系。

可以看出来，消费者通过监听 zookeeper 路径下的变化便可感知到消费者组的变化情况。

但是这个方案有两个问题：

  1. “羊群效应”

    任何 consumer 或者 broker 的加入都会触发 Watcher 通知 consumer，导致大量的通知被发送给客户端。

  2. 脑裂问题

    由于 zookeeper 只保证最终一致性。所以当不同的 consumer 连接不同的 zookeeper 节点的时候，会造成短时间内看到的元数据不一样，引起不正确的 Rebalance 尝试。

方案二

针对方案一中的两个问题，方案二分别作出了改进。

原来的羊群效应是因为发送的通知太多，在方案二里引入了一个代理，代理监听 zookeeper 节点的变化，节点变化后只要通知代理即可，这个代理就是 GroupCoordinator。

在本方案里，所有的 Consumer 组被划分成为几个子集，每个子集由一个 GroupCoordinator 代理。

此时就变成了：Consumer 依赖 GroupCoordinator， GroupCoordinator 依赖 zookeeper。

Consumer 加入或者退出 Group 时，还是会修改 Zookeeper 上保存的元数据，但是此时 zookeeper 只发送通知给 GroupCoordinator，由 GroupCoordinator 进行 Rebalance 操作。

下面简单图示出来，一个 Consumer 加入一个 Group 的过程：

JoinGroup

  1. Consumer 向 Kafka Broker 集群中的任一节点获取元数据请求，请求中包含了自身所在的 GroupId，节点收到请求之后，返回的响应中就包含了 GroupCoordinator 的信息；
  2. Consumer 向 GroupCoordinator 周期性发送 HeartbeatRequest 请求，目的是告诉 GroupCoordinator 自己正常在线。
  3. GroupCoordinator 通过在 HeartbeatResponse 中封装 IllegalGeneration 异常告诉 Consumer，发起Rebalance 操作；
  4. Consumer 向 GroupCoordinator 发送 JoinGroupRequest 加入 Group 。
  5. GroupCoordinator 根据 zookeeper 存储的元数据信息和请求制定分配方案，并将方案写入 zookeeper 中
  6. GroupCoordinator 将制定好的分区分配方案写入 JoinGroupResponse 中，返回到 Consumer 。
  7. Consumer 解析收到的响应中包含的 GroupCoordinator 已经制定好的分区方案，按照分区开始消费
  8. 继续执行步骤 2.

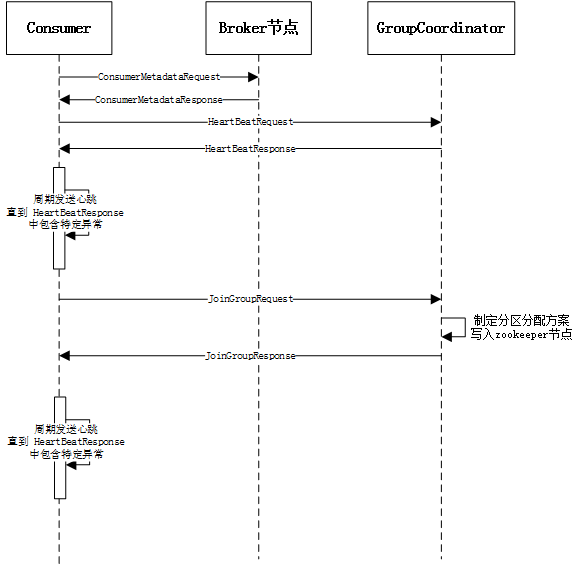

方案的时序图如下所示：

方案二执行时序图

但是此方案也有其缺点： 分区策略由服务端的 GroupCoordinator 来制定，一旦需要更改分区策略，就得重启服务器，不太灵活。

方案三

针对方案二由服务器端制定分区分配方案这一不灵活的缺陷，方案三改为由 Consumer 端制定分区分配方案。

大体来说，Consumer 加入一个组总共分为两阶段：JoinGroup 阶段和 Synchronizing Group State 阶段。

JoinGroup 阶段

当 Consumer 请求加入组时，它会向 GroupCoordinator 发送 JoinGroup 请求，在该请求中包含了 Consumer 订阅的 Topic。

收集好全部成员的 JoinGroup 请求之后，GroupCoordinator 会从这些 Consumer 中选择一个担任这个 Group 的 Leader。

通常情况下：第一个发送 JoinGroup 请求的会自动称为 Group Leader。

选出来 Leader 之后，GroupCoordinator 会将 Consumer 的全部订阅信息封装到 JoinGroup 响应中，发送给 Group Leader，由 Group Leader 制定分区方案；其它 Consumer 也会收到 JoinGroup 响应，但是响应中没有订阅信息。

此时进入下一个阶段。

Synchronizing Group State 阶段

在此阶段，Group Leader 向 GroupCoordinator 发送 SyncGroup 请求，请求中封装了制定好的分区方案；而其他 Consumer 发送的 SyncGroup 请求中并没有实际内容。

当 Group 内所有成员都成功接收到分配方案后，Consumer 即开始正常消费消息。

典型场景

下面从 Broker 端的角度开始分析几个主要的场景的流程：

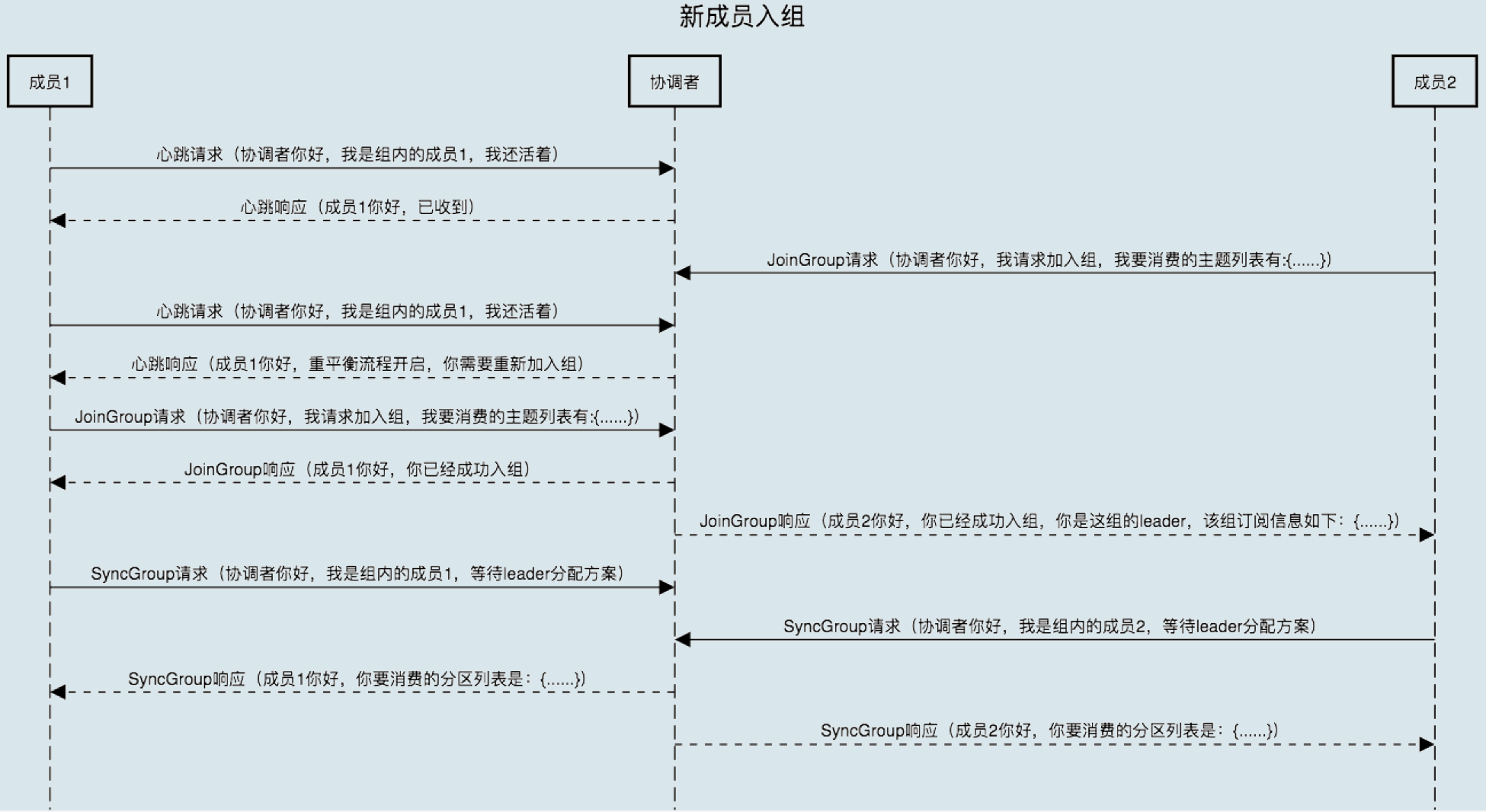

场景一：新成员入组

组处于 stable 状态时，如果有新成员加入。

新成员加入

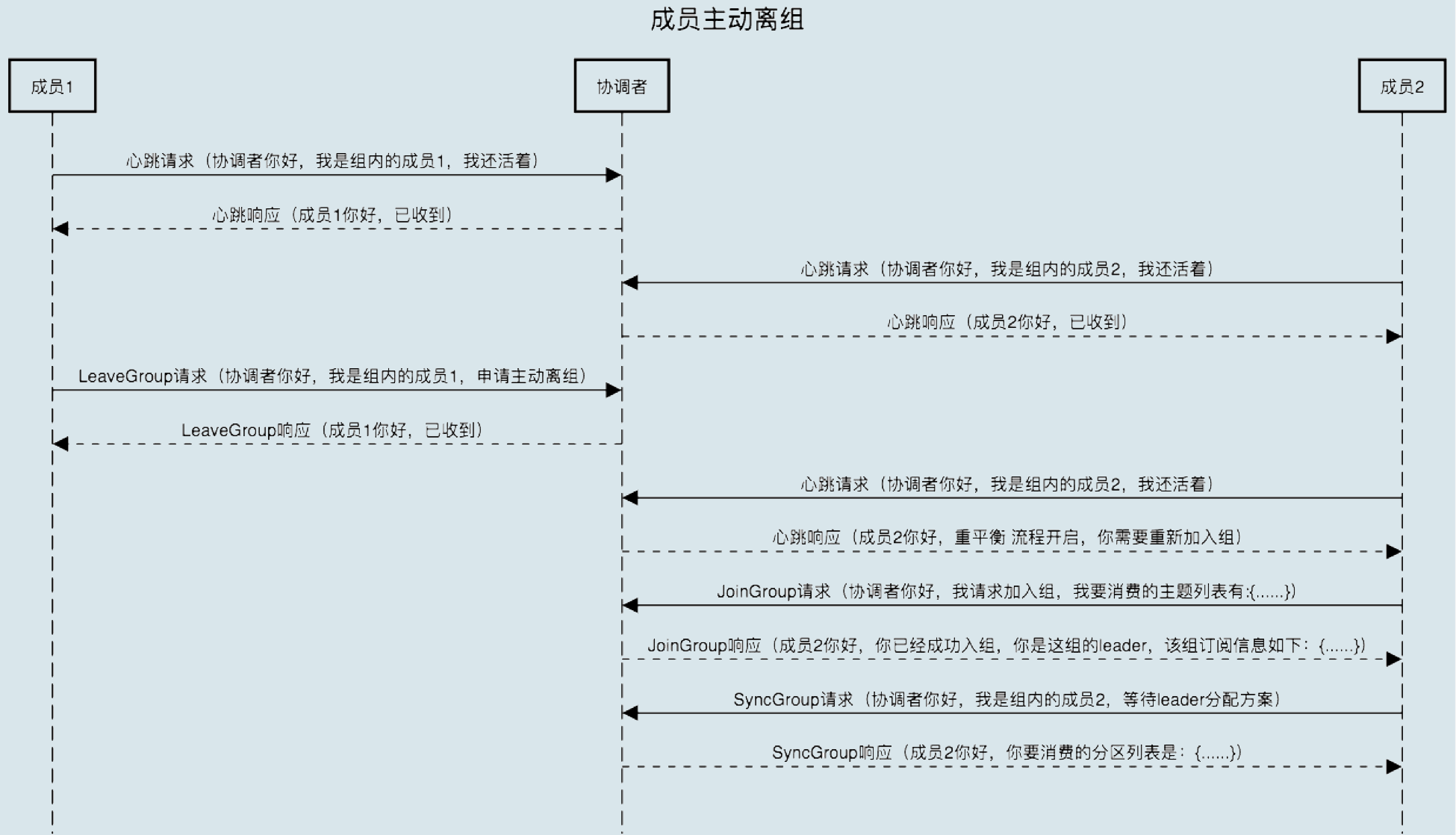

场景二：组成员主动离组

Consumer 实例所在的进程或者线程调用 close 方法主动通知 GroupCoordinator 它要退出。

主动离组

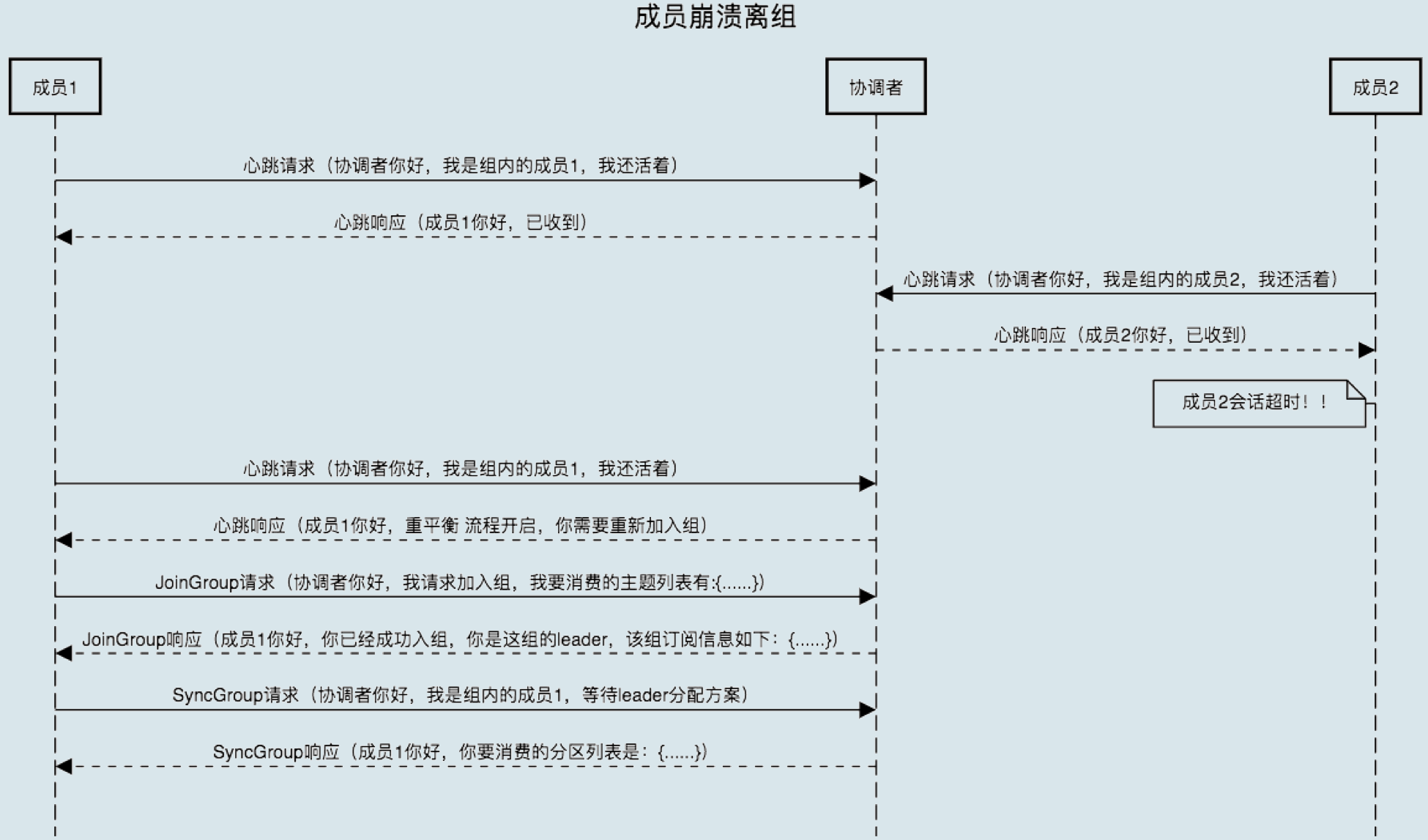

场景三：组成员崩溃离组

Consumer 实例发生了严重故障，突然宕机导致离组。此时 GroupCoordinator 需要等待超时才能感知。

崩溃离组

场景四：重平衡时协调者对组内成员提交位移的处理。

每个组内成员都会定期汇报位移给 GroupCoordinator ，当 Rebalance 开启时，GroupCoordinator 会给予成员一段缓冲时间，要求每个成员必须在这段时间快速上报自己的位移信息，然后开启正常 JoinGroup/SyncGroup 请求发送。

提交位移

如何找到 GroupCoordinator

方案三中 Consumer 不再需要从 Broker 节点中获取 GroupCoordinator 所在的位置信息。每个 Consumer Group 都有其对应的 GroupCoordinator，但具体是由哪个 GroupCoordinator 负责与 group.id 的 hash 值有关，通过这个 abs(GroupId.hashCode()) % NumPartitions 来计算出一个值（其中，NumPartitions 是 __consumer_offsets 的 partition 数，默认是50个），这个值代表了 __consumer_offsets 的一个 partition，而这个 partition 的 leader 即为这个 Group 要交互的 GroupCoordinator 所在的节点。

Rebalance 缺点

Rebalance 的缺点就在于消费者组内实例数多的情况下，会造成一次 Rebalance 比较耗时。而且 Rebalance 时，所有的 Consumer 需要放下正在进行的消费工作，等待分配方案分配完成。

所以针对此，最好的优化就是：尽量避免 Rebalance 的发生。

（全文完）

参考资料

  1. 《Apache Kafka 源码剖析》徐郡明
  2. 《Kafka核心技术与实战》胡夕
  3. https://www.iteblog.com/archives/2209.html
