Netty之Pipeline

本文主要针对 Netty 中的事件流处理模型做初步探索。

事件流的作用

Netty 的 ChannelPipeline 和 ChannelHandler 的机制类似于 Servlet 和 Filter 过滤器，实际上是责任链模式的一种变形，主要目的是为了方便事件的拦截和用户业务逻辑的定制。

事件流的机制

Netty 将 Channel 的数据管道抽象为 ChannelPipeline，消息在 ChannelPipeline 中流动和传递。

ChannelPIpeline 持有 I/O 事件拦截器 ChannelHandler 的链表，由 ChannelHandler 对 I/O 事件进行拦截和处理。

ChannelContext、ChannelHandler 和 ChannelPipeline 的关系如下图所示。

从上图可以看出：

1. 每一个 Channel 对应一个 Pipeline，该 Pipeline 处理Channel上面的IO事件；
2. 每一个 Pipeline 又由若干 ChannelContext 组成一个双向链表；
3. 每一个 ChannelContext 里面持有 ChannelHandler 去做实际的拦截工作。

ChannelContext 里面有标志位来区分其是 InboundChannelHandler 还是 OutboundChannelHandler。

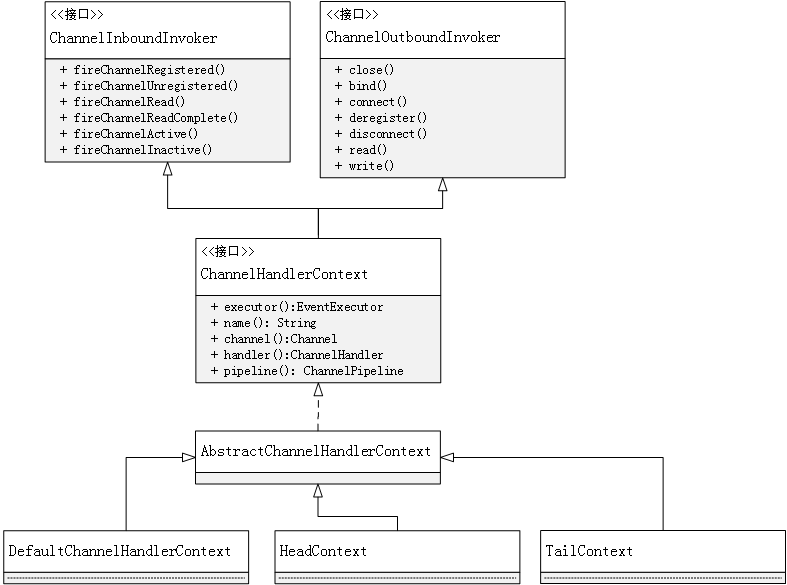

其继承关系图如下：

可以看到：

Inbound 事件主要是链路事件：注册/取消注册、激活/非激活、读事件，调用下一个 ChannelContext 的方法以 fireXXXX 开头；

Outbound 事件主要是链路连接、绑定、链路写等 socket 事件。

其在 pipeline 中的流向也是相反的，示意图如下：

参考 Netty 的 pipeline 机制做的一个demo。

（全文完）

参考资料

1. 《Netty 权威指南》
2. Netty 源码分析之 二 贯穿Netty 的大动脉
